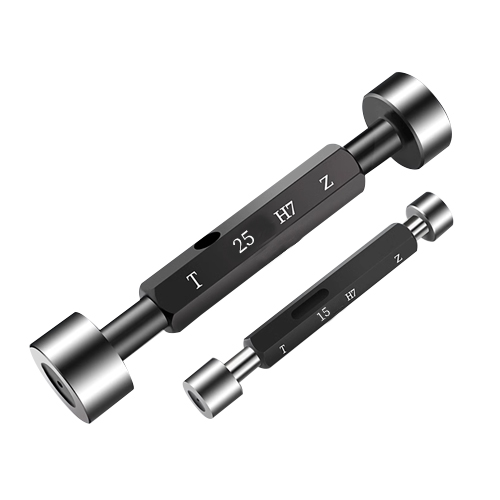

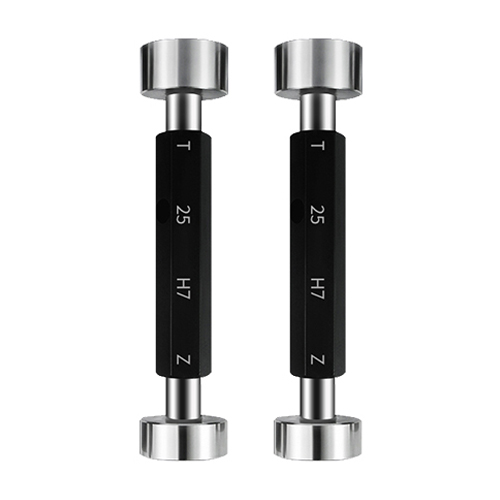

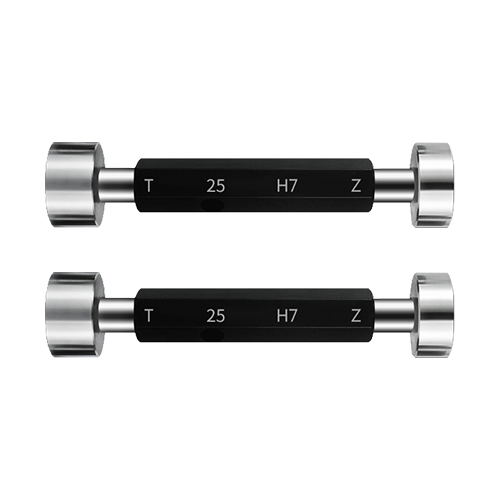

ZXGLW jest producentem i dostawcą gładkich mierników wtykowych z Chin. Posiadamy niezależne możliwości badawczo-rozwojowe oraz wprowadzamy importowany sprzęt i materiały, stale badamy i wprowadzamy innowacje oraz przywiązujemy dużą wagę do jakości produktu w całym procesie produkcyjnym. Ten miernik wtykowy jest łatwy do przenoszenia i użytkowania, umożliwia wykonywanie dokładnych pomiarów, ma wysoką twardość i trwałość, a co ważniejsze, ma dobrą dokładność.

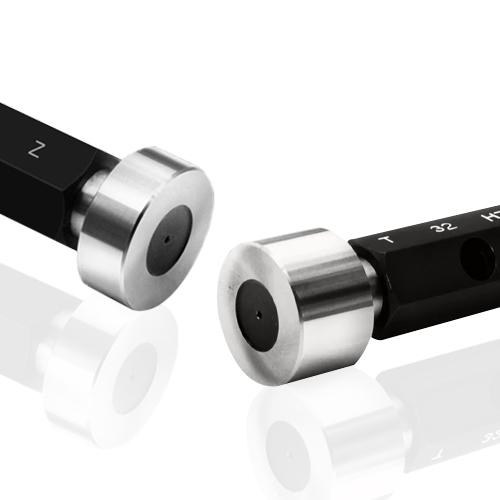

• Głowica pomiarowa o wysokiej precyzji: Gładkie sprawdziany trzpieniowe wykonane są z wysokowydajnej stali GCR15, która została poddana rygorystycznej obróbce cieplnej i uzyskała twardość 53-60 rhc. Charakteryzuje się dużą kruchością, przepuszczalnością, dużą twardością i doskonałą odpornością na zmęczenie kontaktowe, zapewniając dokładność i stabilność pomiaru. Po dokładnym szlifowaniu za pomocą importowanych specjalnych szlifierek o wysokiej precyzji, każda głowica pomiarowa jest w pełni sprawdzana za pomocą precyzyjnego sprzętu testującego.
• Wysokiej jakości aluminiowy uchwyt rurowy: wykonany z wysokiej jakości aluminiowej rurki, jest lekki i łatwy w obsłudze i przenoszeniu. Powierzchnia jest poddana obróbce technologią elektroforezy, która jest nie tylko antypoślizgowa i odporna na zużycie, ale także mocno połączona, dzięki czemu czujesz się komfortowo i trwała podczas użytkowania.
• Ogólne zalety produktu: Wskaźnik wtykowy charakteryzuje się dużą twardością, dużą precyzją i długą żywotnością. Od wyboru materiału po proces produkcyjny, każde ogniwo jest ściśle kontrolowane. Niezależnie od tego, czy chodzi o długość, rozmiar czy stabilność, ma doskonałą wydajność i jest Twoją prawą ręką przy dokładnych pomiarach.
Materiał: stal łożyskowa (GCr15)
Zakres rozmiarów: sprawdziany gładkie trzpieniowe są dostępne w pełnej gamie rozmiarów, odpowiednie dla różnych średnic otworów i można je dostosować, z możliwością akceptowania części niestandardowych.
|
Dane techniczne średnica (mm) |
Poprzez długość końcowa |
Koniec długość |
Dane techniczne średnica (mm) |
Poprzez długość końcowa |
Koniec długość |
|
|
3-6 |
8 |
6 |
>24-30 |
18 |
14 |
|
|
>6-10 |
10 |
7 |
>30-40 |
20 |
15 |
|
|
>10-14 |
12 |
8 |
>40-50 |
25 |
18 |
|
|
>14-18 |
14 |
10 |
>50-75 |
30 |
20 |
|
|
>18-24 |
16 |
12 |
>70-100 |
35 |
25 |
|
|
Dopasowywanie tabela tolerancji wymiarów (otwór) mm |
||||||
|
Dane techniczne i wymiary (mm) |
Dokładność H6 |
Dokładność H7 |
Dokładność H8 |
|||
|
Poprzez długość końcowa |
Koniec długość |
Poprzez długość końcowa |
Koniec długość |
Poprzez długość końcowa |
Koniec długość |
|
|
-3 |
0.0015 -0,001 |
0.006 -0,001 |
0.0022 -0,0012 |
0.01 -0,0012 |
0.0028 -0,0016 |
0.014 -0,0016 |
|
>3-6 |
0.002 -0,0012 |
0.008 -0,0012 |
0.0027 -0,0014 |
0.012 -0,0014 |
0.0036 -0,002 |
0.018 -0,002 |
|
>6-10 |
0.0023 -0,0014 |
0.009 -0,0014 |
0.0033 -0,0018 |
0.015 -0,0018 |
0.0044 -0,0024 |
0.022 -0,0024 |
|
>10-18 |
0.0028 -0,0016 |
0.011 -0,0016 |
0.0038 -0,002 |
0.018 -0,002 |
0.0054 -0,0028 |
0.027 -0,0028 |
|
>18-30 |
0.0034 -0,002 |
0.013 -0,002 |
0.0046 -0,0024 |
0.021 -0,0024 |
0.0067 -0,0034 |
0.033 -0,0034 |
|
>30-50 |
0.004 -0,0024 |
0.016 -0,0024 |
0.0055 -0,003 |
0.025 -0,003 |
0.008 -0,004 |
0.039 -0,004 |
|
>50-80 |
0.0048 -0,0028 |
0.019 -0,0028 |
0.0064 -0,0036 |
0.03 -0,0036 |
0.0093 -0,0046 |
0.046 -0,0046 |
|
>80-120 |
0.0054 -0,0032 |
0.022 -0,0032 |
0.0075 -0,0042 |
0.035 -0,0042 |
0.0107 -0,0054 |
0.054 -0,0054 |
|
>120-180 |
0.0063 -0,0038 |
0.025 -0,0038 |
0.0084 -0,0048 |
0.04 -0,0048 |
0.012 -0,006 |
0.063 -0,006 |
|
>180-250 |
0.0072 -0,0044 |
0.029 -0,0044 |
0.0097 -0,0057 |
0.046 -0,0054 |
0.0135 -0,007 |
0.072 -0,007 |
|
>250-315 |
0.008 -0,0048 |
0.032 -0,0048 |
0.011 -0,006 |
0.052 -0,006 |
0.015 -0,008 |
0.081 -0,008 |
