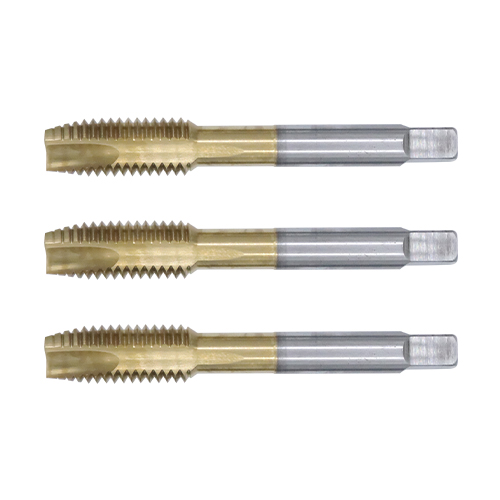

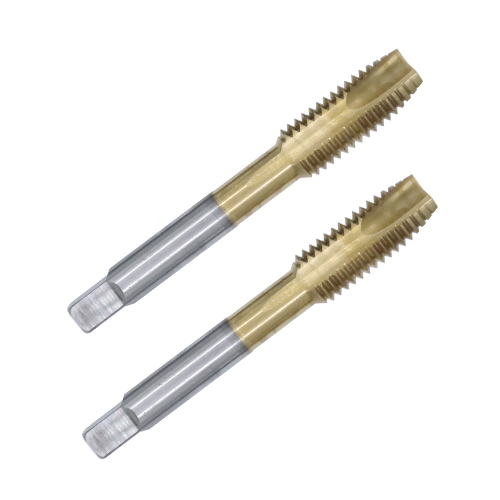

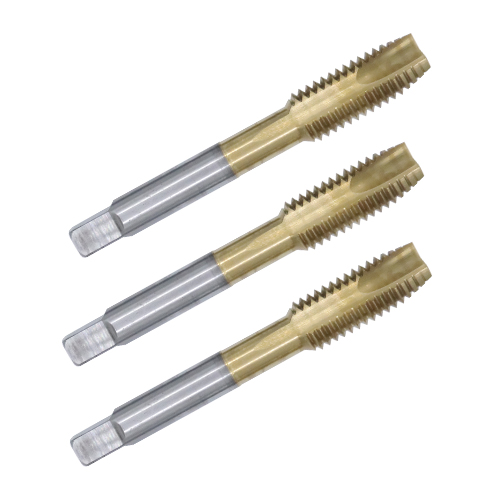

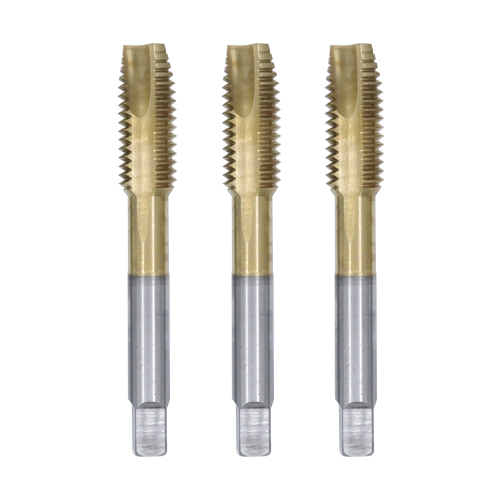

Gwintowniki spiralne pokryte tytanem to jeden z wysokiej jakości produktów, jaki mogą Państwu zaoferować producenci ZXGLW. Nadają się głównie do przetwarzania i wytwarzania różnych produktów ze stali nierdzewnej, spełniając potrzeby przetwarzania przemysłowego i mogą być stosowane w różnych obrabiarkach. Stawiamy na kontrolę jakości, jesteśmy pionierami i innowatorami, cieszącymi się uznaniem wielu klientów krajowych i zagranicznych. W przyszłości będziemy nadal kłaść nacisk na produkcję oraz badania i rozwój.
1: Gwintowniki spiralne pokryte tytanem są szeroko stosowane w przetwarzaniu i produkcji różnych produktów ze stali nierdzewnej i są wydajnym narzędziem do przetwarzania. Produkt jest dobrej jakości i radzi sobie w różnych warunkach pracy.
2: Pełne specyfikacje, można znaleźć odpowiednie opcje dla różnych potrzeb przetwarzania.
3: Zoptymalizowany pod kątem właściwości stali nierdzewnej, dużej trwałości i wysokiej wydajności
4: Zalecane maszyny: wiertarka, gwintownica, automatyczna frezarka, obrabiarka CNC, wiertarka stołowa CNC, zwykła wiertarka maszynowa
Powłoka: powłoka TICN
Materiał: BHP
Zakres rozmiarów: gwintowniki spiralne pokryte tytanem są dostępne w różnych rozmiarach, dostosowanych do różnych średnic otworów. Można je także dostosować do indywidualnych potrzeb.
|
Produkt specyfikacje |
Poziom |
Ostrze długość |
Uchwyt średnica |
Całkowity długość |
Produkt głowa |
Wiercenie średnica |
|
M2x0,4 |
0.4 |
11 mm |
3 mm |
43mm |
kolec |
1,6 mm |
|
M2,5x0,45 |
0.45 |
12mm |
3 mm |
46mm |
kolec |
2,0 mm |
|
M3x0,5 |
0.5 |
13mm |
4mm |
49 mm |
kolec |
2,5 mm |
|
M4x0,7 |
0.7 |
15mm |
5mm |
55mm |
kolec |
3,3 mm |
|
M5x0,8 |
0.8 |
19mm |
5,5 mm |
62 mm |
kolec |
4,2 mm |
|
M6x1,0 |
1.0 |
22mm |
6mm |
67mm |
kolec |
5mm |
|
M8x1,25 |
1.25 |
22mm |
6,3 mm |
71mm |
płaski głowa |
6,8 mm |
|
M10x4,5 |
1.5 |
24mm |
7mm |
74mm |
płaski głowa |
8,5 mm |
|
M12x1,75 |
1.75 |
32mm |
8,5 mm |
83 mm |
płaski głowa |
10,3 mm |
|
M14x2,0 |
2.0 |
30mm |
11,2 mm |
95mm |
płaski głowa |
12mm |
|
M16x2,0 |
2.0 |
33 mm |
12,3 mm |
102mm |
płaski głowa |
14mm |
|
M18x2,5 |
2.5 |
38 mm |
14mm |
112 mm |
płaski głowa |
15,5 mm |
|
M20x2,5 |
2.5 |
40mm |
14mm |
112 mm |
płaski głowa |
17,5 mm |
|
M24x3,0 |
3.0 |
38 mm |
18 mm |
130mm |
płaski głowa |
21mm |
|
~ |
~ |
~ |
~ |
~ |
~ |
~ |
Uwaga: wszystkie wymiary są mierzone ręcznie i mogą się nieznacznie różnić; dlatego też w celu uzyskania dokładnych pomiarów należy zapoznać się z rzeczywistym produktem. W przypadku standardowych płytkich otworów sugerujemy użycie określonego rozmiaru otworu dolnego.
Jednakże w przypadku głębszych otworów (od 2,5D do 4D lub większych) średnicę dolnego otworu należy zwiększyć o współczynnik od 1,2 do 1,4.
Zachowaj ostrożność: Biorąc pod uwagę znaczną twardość gwintownika w maszynie do powlekania tytanem, nie zaleca się wykonywania operacji gwintowania ręcznie lub za pomocą wiertarki elektrycznej.
